#2 – L’innovation au bout du doigt avec Jeedom et Odace SFSP de Schneider Electric !

par | Fév 27, 2020 | Tutos

À l’heure de rendre un logement ou bâtiment intelligent, Jeedom et Odace SFSP s’imposent en devenant la solution de référence par ses multiples bénéfices primordiaux.

Quel est l’intérêt de Jeedom et Odace SFSP ?

Jeedom est une solution domotique complète offrant une multitude de compatibilités avec des technologies sans fils comme Somfy RTS, Z-Wave, Zigbee, EnOcean, ou Bluetooth ainsi que des marques internationales telles que Fibaro, Nuki, Danfoss, Intesis… et désormais Schneider Electric avec sa gamme Odace SFSP.

innovation au bout du doigt avec jeedom et odace sfsp 009

Comme présenté lors de notre article d’introduction, pour rendre un éclairage, volet ou tout dispositif électrique connecté, il suffit en premier lieu d’adopter des interrupteurs sans piles et sans fils Odace et associer ceux-ci à des DCL, micromodules pour volets roulants ou actionneurs de la même gamme.

innovation au bout du doigt avec jeedom et odace sfsp 008

Il est donc possible de commencer par le contrôle d’éléments (volet roulant, éclairage ou tout dispositif électrique) à l’image d’une installation traditionnelle, mais tout l’intérêt de la gamme Odace SFSP est de pouvoir faire évoluer sa configuration avec l’ajout de la box domotique Jeedom.

innovation au bout du doigt avec jeedom et odace sfsp 000 1

Avec Jeedom, il sera possible d’avoir le contrôle de son éclairage, ses volets roulants ou tout dispositif électrique dans le monde entier et de connecter d’autres dispositifs de différentes marques et technologies mentionnées ci-dessus.

Comment intégrer des dispositifs Odace SFSP sur l’interface Jeedom ?

La première étape consiste à brancher un dongle USB Bluetooth sur votre box Jeedom.

innovation au bout du doigt avec jeedom et odace sfsp 002

Rendez-vous sur « Plugins » puis « Gestion des plugins ».

innovation au bout du doigt avec jeedom et odace sfsp 1

Cliquez sur « Market ».

innovation au bout du doigt avec jeedom et odace sfsp 2

Recherchez « Odace SFSP » puis cliquez sur le plugin dédié.

innovation au bout du doigt avec jeedom et odace sfsp 3

Cliquez sur « Installer stable ».

innovation au bout du doigt avec jeedom et odace sfsp 4

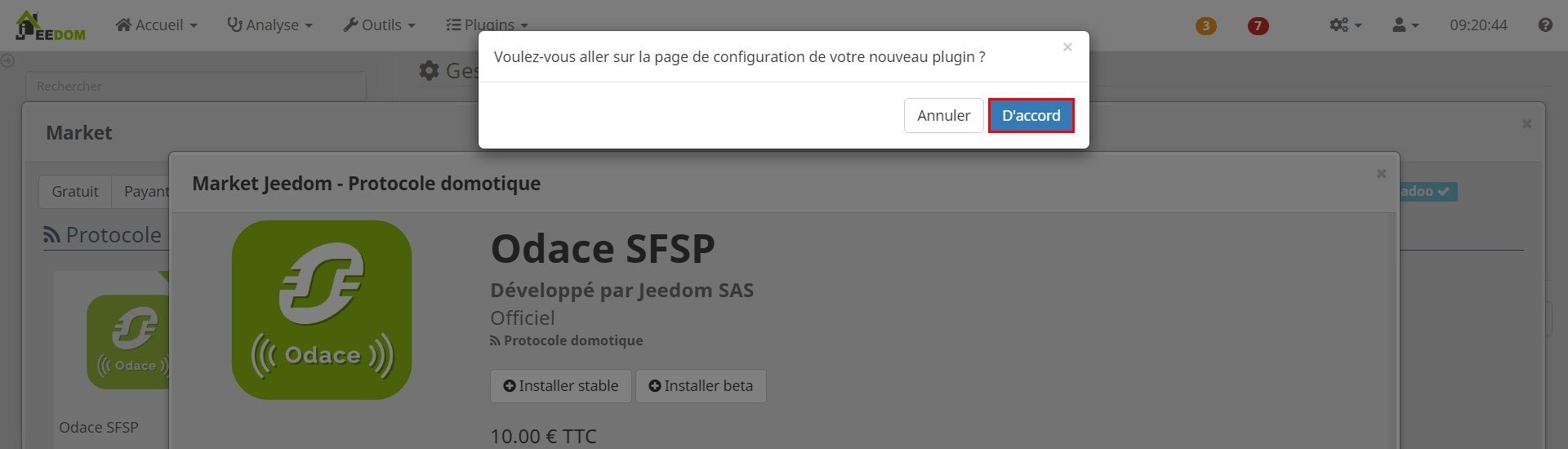

Cliquez sur « D’accord ».

innovation au bout du doigt avec jeedom et odace sfsp 5

Cliquez sur « Activer » dans « Etat ».

innovation au bout du doigt avec jeedom et odace sfsp 6

Cliquez sur « (Re)Démarrer » dans « Démon ».

innovation au bout du doigt avec jeedom et odace sfsp 7

Cliquez ensuite sur « Protocole domotique » puis « Odace SFSP ».

innovation au bout du doigt avec jeedom et odace sfsp 8

Cliquez sur « Lancer Scan ».

innovation au bout du doigt avec jeedom et odace sfsp 9

La box Jeedom est en mode apprentissage. Pour ajouter un micromodule volet roulant, appuyez une fois sur le bouton de votre micromodule préalablement branché et connecté électriquement par un professionnel.

innovation au bout du doigt avec jeedom et odace sfsp 004

Si le dispositif est bien reconnu, alors votre interface Jeedom affiche la confirmation de son intégration.

innovation au bout du doigt avec jeedom et odace sfsp 10

Dans certains cas, le dispositif est indiqué comme « unpaired », cela signifie qu’il faudra de nouveau mettre celui-ci en mode apprentissage. Pour cela, appuyez une nouvelle fois sur le bouton du micromodule et cliquez sur « Trame Pairing ».

innovation au bout du doigt avec jeedom et odace sfsp 11

La page devrait se rafraîchir et désormais afficher « paired ». Personnalisez votre dispositif en renseignant son nom, la pièce dans laquelle il sera situé et sa catégorie.

innovation au bout du doigt avec jeedom et odace sfsp 12

Enfin, cliquez sur « Sauvegarder ».

innovation au bout du doigt avec jeedom et odace sfsp 13

Votre dispositif est désormais disponible sur votre interface. Pour ajouter un second dispositif, cliquez sur « Plugins », « Protocole domotique » puis « Odace SFSP ».

innovation au bout du doigt avec jeedom et odace sfsp 14

Cliquez sur « Lancer Scan ».

innovation au bout du doigt avec jeedom et odace sfsp 15

Pour ajouter une DCL, après avoir branché et connecté électriquement celle-ci par un professionnel, appuyez une fois sur le bouton disponible.

innovation au bout du doigt avec jeedom et odace sfsp 006

L’interface Jeedom devrait afficher que le dispositif a été reconnu.

innovation au bout du doigt avec jeedom et odace sfsp 16

Votre DCL est désormais disponible sur l’interface de votre box Jeedom. Si le statut « unpaired » est affiché, alors appuyez une nouvelle fois sur votre DCL puis cliquez sur « Trame pairing ».

innovation au bout du doigt avec jeedom et odace sfsp 17

Le statut devrait désormais être « paired ». Personnalisez votre dispositif.

innovation au bout du doigt avec jeedom et odace sfsp 18

Enfin, cliquez sur « Sauvegarder ».

innovation au bout du doigt avec jeedom et odace sfsp 19

Pour ajouter un nouveau dispositif, cliquez sur « Plugins », « Protocole domotique » et « Odace SFSP ».

innovation au bout du doigt avec jeedom et odace sfsp 20

Cliquez sur « Lancer Scan ».

innovation au bout du doigt avec jeedom et odace sfsp 21

Pour ajouter un interrupteur montée/descente, réalisez 2 appuis successifs sur un bouton de l’interrupteur.

innovation au bout du doigt avec jeedom et odace sfsp 003

L’interface Jeedom devrait vous indiquer que le dispositif a été reconnu.

innovation au bout du doigt avec jeedom et odace sfsp 22

Votre interrupteur doit désormais apparaître sur cette interface. Cliquez sur celui-ci.

innovation au bout du doigt avec jeedom et odace sfsp 23

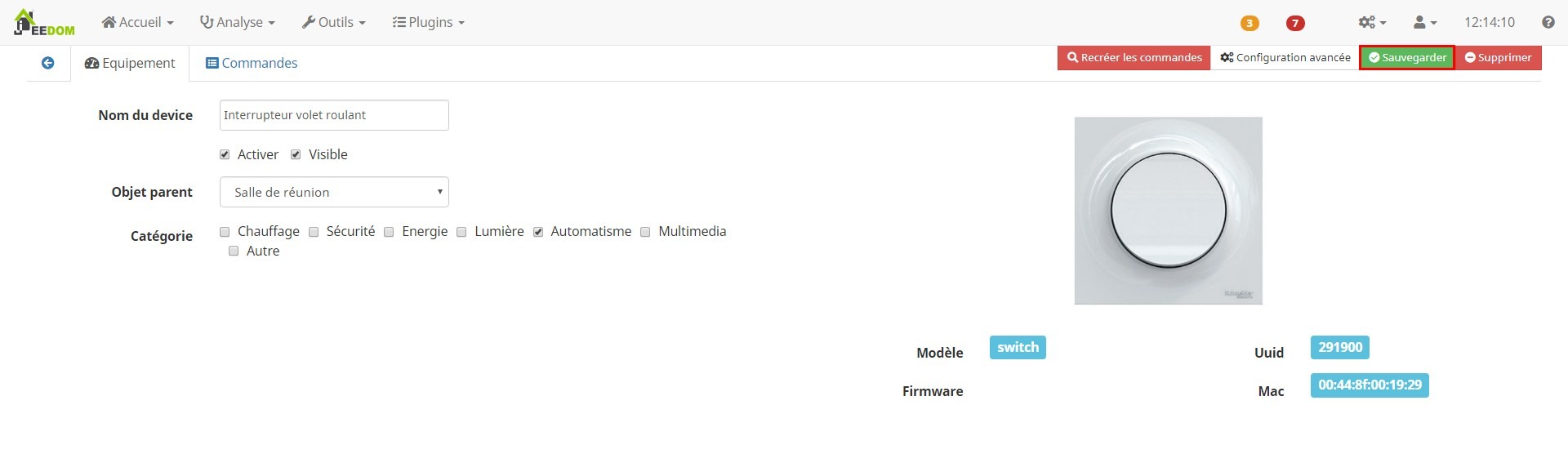

Personnalisez-le puis cliquez sur « Sauvegarder ».

innovation au bout du doigt avec jeedom et odace sfsp 24

Pour ajouter un nouveau dispositif, la procédure sera toujours la même, cliquez sur « Plugins », « Protocole domotique » et « Odace SFSP ».

innovation au bout du doigt avec jeedom et odace sfsp 25

Cliquez sur « Lancer Scan ».

innovation au bout du doigt avec jeedom et odace sfsp 26

Pour ajouter un interrupteur simple ON/OFF, réalisez 2 appuis successifs.

innovation au bout du doigt avec jeedom et odace sfsp 005

Le dispositif devrait être reconnu par votre box Jeedom.

innovation au bout du doigt avec jeedom et odace sfsp 27

Il est désormais affiché sur votre interface. Cliquez sur celui-ci.

innovation au bout du doigt avec jeedom et odace sfsp 28

Personnalisez-le puis cliquez sur « Sauvegarder ».

innovation au bout du doigt avec jeedom et odace sfsp 29

Après l’intégration de vos dispositifs, vous verrez ceux-ci dans la pièce attitrée. Dans notre exemple, il sera possible d’ouvrir ou fermer le volet roulant, activer ou désactiver la DCL et visualiser les états de ceux-ci ainsi que des interrupteurs sans fils et sans piles.

innovation au bout du doigt avec jeedom et odace sfsp 30

Quels sont les automatismes possibles ?

Tout l’intérêt d’une box domotique Jeedom est de pouvoir réaliser des automatismes en fonction de différents critères selon vos envies. Dans notre exemple, nous voulons activer ou désactiver notre prise intelligente grâce à notre interrupteur sans fil sans piles Schneider Electric.

innovation au bout du doigt avec jeedom et odace sfsp 31

Notre prise communique avec la technologie Z-Wave Plus et notre interrupteur avec du Bluetooth mais Jeedom permet d’exploiter différentes technologies dans un même scénario.

innovation au bout du doigt avec jeedom et odace sfsp 007

Pour créer ce scénario, cliquez sur « Outils » puis « Scénarios ».

innovation au bout du doigt avec jeedom et odace sfsp 32

Cliquez sur « Ajouter ».

innovation au bout du doigt avec jeedom et odace sfsp 33

Nommez votre scénario puis cliquez sur « D’accord ».

innovation au bout du doigt avec jeedom et odace sfsp 34

Sélectionnez en premier lieu le déclencheur « Provoqué » puis cliquez sur « Déclencheur ».

innovation au bout du doigt avec jeedom et odace sfsp 35

Cliquez sur l’icône située à droite de « Evénement ».

innovation au bout du doigt avec jeedom et odace sfsp 36

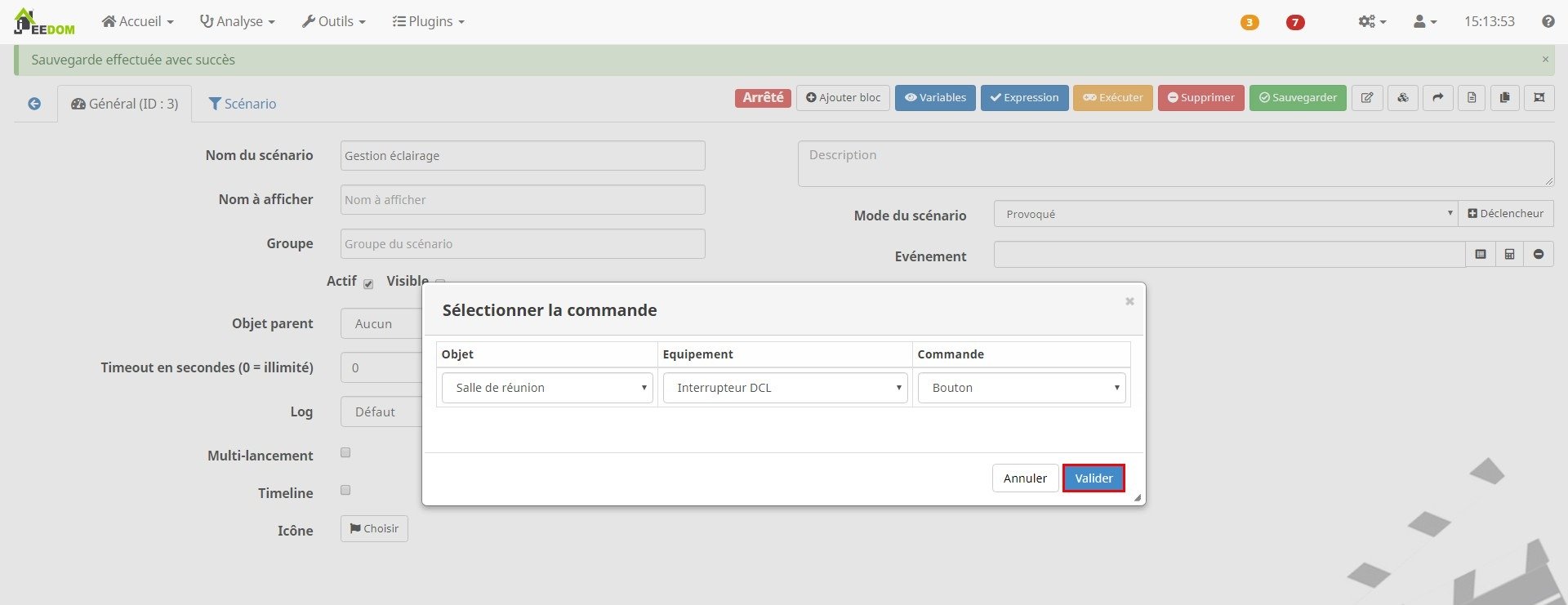

Sélectionnez l’interrupteur et la commande « Bouton » comme déclencheur puis cliquez sur « Valider ».

innovation au bout du doigt avec jeedom et odace sfsp 37

Cliquez ensuite sur « Scénario ».

innovation au bout du doigt avec jeedom et odace sfsp 38

Cliquez sur « Ajouter bloc ».

innovation au bout du doigt avec jeedom et odace sfsp 39

Sélectionnez la condition « Si/Alors/Sinon » puis cliquez sur « Enregistrer ».

innovation au bout du doigt avec jeedom et odace sfsp 40

Cliquez sur l’icône située à droite de la condition « SI ».

innovation au bout du doigt avec jeedom et odace sfsp 41

Sélectionnez la prise intelligente puis la commande « Etat » et cliquez sur « Valider ».

innovation au bout du doigt avec jeedom et odace sfsp 42

Choisissez ensuite l’état « Allumé » et cliquez sur « Valider ».

innovation au bout du doigt avec jeedom et odace sfsp 43

Cliquez sur « Ajouter » puis « Action ».

innovation au bout du doigt avec jeedom et odace sfsp 44

Cliquez sur l’icône située à droite de la condition « ALORS ».

innovation au bout du doigt avec jeedom et odace sfsp 45

Sélectionnez la commande OFF de la prise intelligente.

innovation au bout du doigt avec jeedom et odace sfsp 46

Cliquez ensuite sur l’icône en forme de flèche dans la condition « ALORS ».

innovation au bout du doigt avec jeedom et odace sfsp 47

Cliquez sur « Action ».

innovation au bout du doigt avec jeedom et odace sfsp 48

Cliquez sur l’icône située à droite de la condition « SINON ».

innovation au bout du doigt avec jeedom et odace sfsp 49

Sélectionnez la commande ON de la prise intelligente et cliquez sur « Valider ».

innovation au bout du doigt avec jeedom et odace sfsp 50

Enfin, cliquez sur « Sauvegarder ».

Désormais, si notre prise intelligente est sur ON, alors l’appui sur l’interrupteur entraînera une mise sur OFF de celle-ci et inversement.

innovation au bout du doigt avec jeedom et odace sfsp 51

Voici le résultat :

https://www.instagram.com/p/B8_lhJliv-g/

Nos impressions

En plus d’un usage autonome, la gamme Odace SFSP de Schneider Electric s’intègre à la box domotique Jeedom pour pouvoir contrôler vos dispositifs à distance et pouvoir créer des automatismes pour améliorer votre quotidien, sans réaliser de maintenance des piles pour les interrupteurs.
